PROFINET安全分析：设备发现、工程配置与产线暴露面

PROFINET通常出现在自动化产线的核心控制网络中。PLC作为控制器，与分布式IO、驱动器、传感器、机器人控制器、HMI和工程师站组成稳定的通信关系。工程师站负责项目配置、设备命名、组态下载、诊断维护；PLC负责周期性控制和IO数据交换；现场设备则根据组态参与具体工艺动作。

这类网络的特点是设备关系稳定、实时性要求高、维护窗口有限、工程配置依赖强。一次异常设备发现可能只是资产扫描，也可能是攻击准备；一次异常设备命名可能只是误操作，也可能导致PLC无法按预期识别IO设备；一次工程配置下发可能是计划内调试，也可能影响产线运行状态。

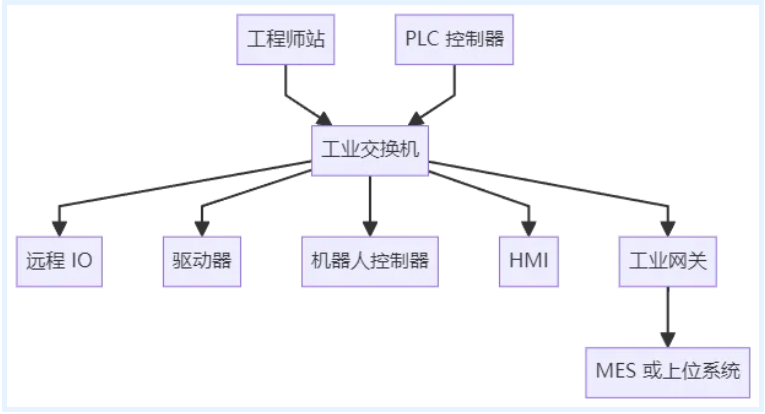

图1 PROFINET产线典型网络架构示意图

因此，PROFINET安全分析不能只停留在“识别协议流量”。更关键的是看清楚谁能发现设备、谁能修改设备名称和IP、谁能访问PLC和IO、谁能进入工程配置链路、哪些主机可以从办公网或远程维护区触达产线网络。

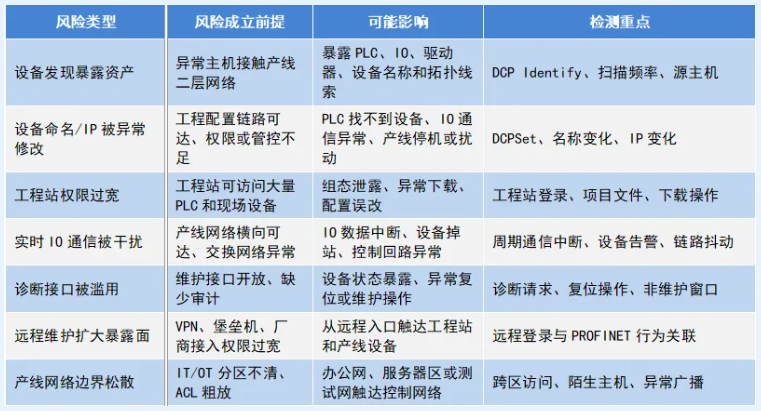

这些风险常常组合出现。比如，远程维护账号进入工程站后，工程站开始在产线网络中发起DCP设备发现，随后出现设备命名修改或PLC项目下载；或者办公网主机由于边界策略过宽接触到产线二层网络，开始发现PLC、驱动器和远程IO。风险是否造成实际影响，取决于现场网络隔离、工程权限、设备配置、PLC逻辑和运维审计能力。

风险一：DCP设备发现暴露产线资产

PROFINETDCP常用于设备发现、设备命名和网络参数配置。工程师站可以通过DCPIdentify发现同一二层网络中的PROFINET设备，获取设备名称、MAC地址、设备类型、厂商信息、IP参数等线索。这对工程调试非常方便，但对安全来说，也意味着产线资产暴露面很容易被枚举。

在正常场景中，DCP发现通常来自工程师站或授权维护主机，发生在调试、改造、上线、故障排查等时间窗口。如果某个非工程主机频繁发起DCPIdentify，或者在非维护时段对多个网段或多个产线单元进行发现，就可能代表资产探测、误配置工具运行或未授权主机接入。

图2 DCP异常设备发现的资产暴露风险链路

这类风险的影响通常不是立即停线，而是暴露生产现场的资产结构。对攻击者或异常内部人员而言，设备名称、厂商型号、MAC地址和拓扑关系可以帮助判断哪些设备是PLC、哪些是远程IO、哪些是驱动器、哪些产线单元更关键。安全团队应将DCPIdentify的源主机、频率、时间窗口和发现范围纳入基线。

风险二：设备名称和IP配置被异常修改

PROFINET设备通常依赖设备名称、IP参数和工程组态建立控制关系。PLC在启动或运行中需要按组态识别对应IO设备。如果设备名称被错误修改，或者IP参数被异常调整，可能导致PLC无法正确匹配设备、IO通信失败、设备掉站，最终造成产线报警、工艺中断或停机。

这类风险不需要复杂攻击链，现场误操作、错误工程项目、非授权配置工具、维护主机误接入，都可能造成类似后果。风险成立通常需要异常主机能够接触产线二层网络，并能够发起DCPSet等配置相关操作。

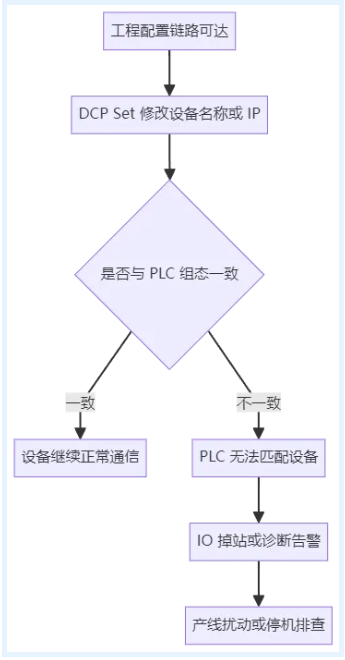

图3 设备名称/IP配置异常的影响逻辑示意图

安全监测中，DCPSet类行为应明显高于普通发现类行为。检测重点包括：设备名称变化、IP参数变化、非工程站发起配置操作、非维护窗口配置操作、短时间多设备配置变化、配置变化后出现设备掉站或PLC诊断告警。

防护上，应将设备命名和网络参数配置纳入变更管理。工程师站、维护主机和调试工具应受控；临时接入设备应限制在特定维护窗口；关键产线设备配置变化应形成可追溯记录。

风险三：工程师站成为产线配置风险入口

工程师站是PROFINET风险中最关键的资产之一。它通常保存项目文件、设备组态、PLC程序、硬件配置、网络拓扑和诊断工具。它能够发现设备、下载项目、修改配置、执行调试和查看故障信息。工程师站一旦被非授权访问，风险就会直接进入产线控制层。

工程师站风险主要包括三类。第一，项目文件泄露。项目中可能包含PLC、IO、驱动器、网络地址、设备名称和工艺逻辑线索。第二，异常下载或配置变更。错误项目、非授权下载或误操作可能影响PLC与现场设备关系。第三，远程维护路径过宽。厂商或集成商通过远程方式进入工程站后，如果缺少工单、权限和操作审计，就很难区分正常维护和异常操作。

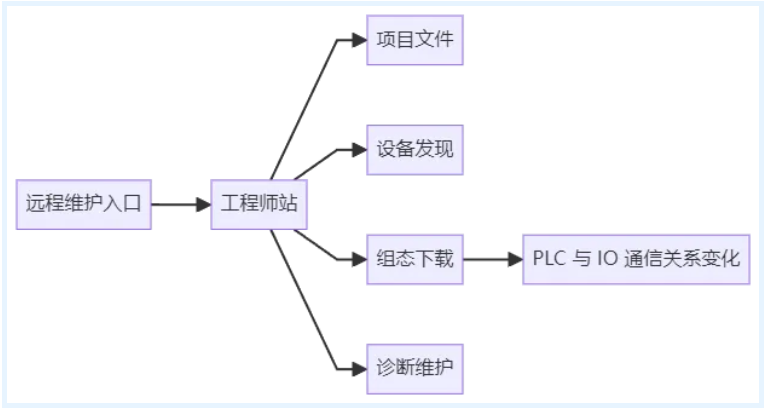

图4 工程师站作为产线配置风险入口的传导路径

检测上应关注工程师站登录、项目文件访问、工程软件启动、PLC下载行为、DCP配置操作、与多个PLC或IO的连接关系变化。工程师站不应被当作普通办公终端管理，它应具备更严格的账号、远程访问、USB、文件备份和操作审计策略。

风险四：产线二层网络横向可达扩大暴露面

PROFINET很多关键操作依赖二层网络，尤其是DCP发现和配置。产线网络如果没有合理分区，陌生主机一旦接入交换机端口，就可能在同一广播域中发现大量设备。对于多产线、多单元、多设备的制造现场，这会显著扩大暴露面。

典型问题包括：产线交换机端口缺少准入控制，维护口长期开放，办公网或测试网与产线网边界策略过宽，多个产线单元处于同一二层广播域，工业交换机缺少端口安全和组播/广播控制，临时调试网络长期保留。

这类风险的核心不是“PROFINET本身不安全”，而是产线网络把发现、配置和诊断能力暴露给了过多主机。即使攻击者不具备PLC程序知识，只要能进入同一二层范围，就可能枚举设备、观察通信关系，并尝试触发配置类操作。

检测重点包括：陌生MAC地址接入产线交换机，非授权端口出现PROFINETDCP，广播流量异常增加，多个产线单元之间出现非预期发现请求，办公网或服务器区主机出现在产线二层通信中。

风险五：实时IO通信中断带来生产扰动

PROFINET的核心价值之一是支撑PLC与IO设备之间的实时通信。对现场来说，网络抖动、设备掉线、交换环路、广播风暴、错误配置、链路质量下降，都可能造成IO通信异常。安全分析不能只关注恶意攻击，也要关注异常流量和误配置对实时通信的影响。

风险后果通常表现为：远程IO掉站，驱动器通信异常，机器人单元报警，PLC诊断缓冲区出现通信故障，HMI显示设备离线，产线节拍异常或临时停机。很多时候，安全团队看到的是网络异常，运维团队看到的是设备告警，二者需要通过日志和流量关联起来。

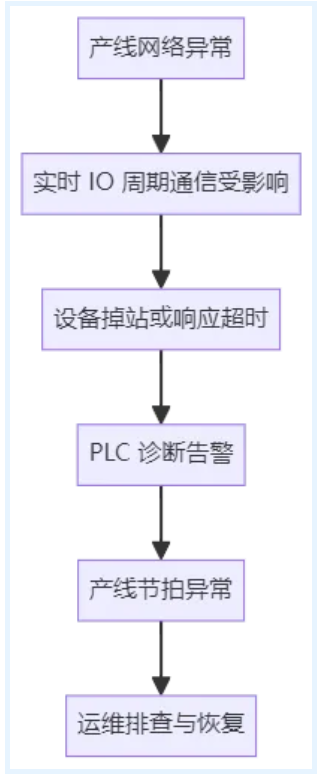

图5 实时IO通信异常的生产扰动传导链路

检测上应结合PLC诊断、交换机日志、链路状态、广播流量、设备掉站记录和PROFINET周期通信异常。对于安全运营而言，这类告警不一定意味着入侵，但它是产线稳定性和安全可用性的重要组成部分。

风险六：诊断和维护接口被滥用

PROFINET现场设备通常支持诊断、状态查询、设备识别、网络参数查看和部分维护操作。正常情况下，这些能力帮助运维人员快速定位故障。但如果诊断接口被过度开放，异常主机可能通过诊断信息获取设备状态、固件信息、模块状态、告警详情和网络配置。

诊断接口滥用的风险主要体现在两方面。第一，信息暴露。设备型号、模块信息、错误状态和网络配置可帮助攻击者判断现场结构。第二，维护操作误用。部分复位、参数调整或维护类操作如果缺少审计，可能造成设备状态变化或故障排查困难。

监测重点包括：非维护主机发起诊断请求，非维护窗口出现大量诊断查询，同一主机访问多个设备诊断接口，诊断操作后出现设备状态变化或PLC告警。防护上，应将诊断访问纳入工程站和维护主机白名单，并与工单、时间窗口和人员身份关联。

风险七：远程运维把产线暴露面带出边界

制造现场常见远程运维需求，包括厂商调试、集成商维护、设备故障定位、PLC程序修改、HMI调整和驱动器参数优化。远程运维本身不是问题，问题在于远程接入后是否可以直接进入产线网络、是否可以访问工程师站、是否可以执行DCP配置和项目下载。

一个典型风险链路是：第三方通过VPN或堡垒机进入维护主机，维护主机可以访问工程师站或产线交换网络，随后发起DCP发现、读取项目文件、访问PLC、修改设备名称或下载配置。如果这条链路缺少工单、授权范围、操作审计和到期回收，安全团队就很难判断一次操作是否合规。

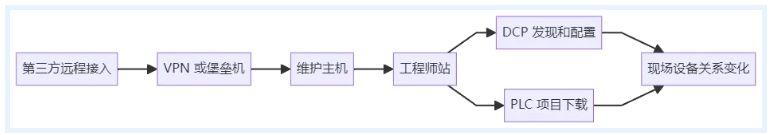

图6 远程运维场景下的产线暴露面扩散路径

远程运维治理应把接入身份、目标设备、允许操作、维护窗口和审计记录绑定起来。远程登录后是否出现PROFINETDCP、是否访问多个PLC、是否修改设备名称、是否下载项目、是否触发设备掉站，都应纳入关联分析。

PROFINET检测应从三个层面展开：设备发现层、工程配置层、运行通信层。

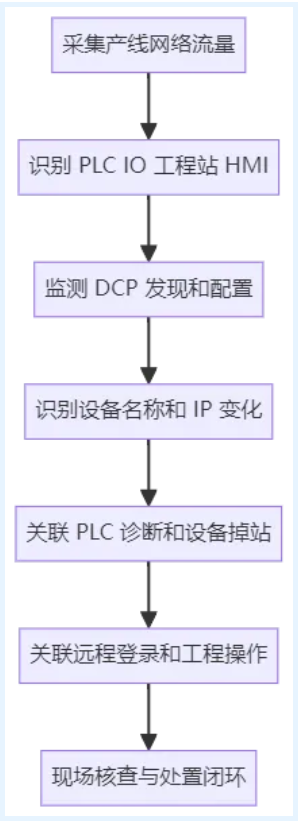

图7 PROFINET安全检测闭环工作流程

设备发现层重点关注DCPIdentify的源主机、频率、时间和范围。正常工程站发现行为可以进入基线，陌生主机、非维护窗口、高频发现、多产线发现应触发告警。

工程配置层重点关注DCPSet、设备名称变化、IP参数变化、PLC项目下载、工程软件操作、项目文件访问和配置变更记录。配置类行为应与维护窗口、工单和人员身份关联。

运行通信层重点关注PLC与IO的周期通信异常、设备掉站、交换机端口变化、广播风暴、链路抖动和诊断告警。安全团队应与自动化运维团队建立联动机制，把网络异常和设备告警放在一起判断。

第一，限制DCP发现和配置范围。只允许授权工程师站和维护主机在指定窗口进行设备发现和配置。对DCPSet、设备命名和IP参数变化应重点审计。

第二，保护工程师站。工程师站应与办公终端区分管理，强化账号、远程访问、USB、项目文件、工程软件启动和下载操作审计。工程项目文件应纳入版本管理和备份校验。

第三，收敛产线二层广播域。通过VLAN、端口安全、ACL、交换机准入和维护口管控，避免陌生主机进入大范围PROFINET广播域。

第四，建立产线资产和通信基线。明确PLC、IO、驱动器、HMI、工程师站、工业网关之间的合法通信关系，基于设备名称、MAC、IP、端口和工程归属建立资产台账。

第五，管控远程运维入口。第三方接入、VPN、堡垒机、临时账号和维护主机权限应按工单、时间和目标资产授权，维护结束后及时回收。

第六，结合生产稳定性做旁路监测。PROFINET产线对实时性敏感，安全监测应优先采用镜像流量、TAP、交换机日志、PLC诊断日志和被动资产识别。阻断策略应先在测试环境或低风险产线验证。

PROFINET的安全风险，不是单纯来自协议本身，而是来自设备发现、工程配置和产线实时通信被放在同一现场网络中。DCP发现可能暴露资产，DCP配置可能影响设备身份，工程师站可能成为配置风险入口，二层横向可达会扩大暴露面，远程运维则可能把产线风险带出边界。

对安全团队来说，最重要的是持续回答五个问题：谁能发现产线设备，谁能修改设备名称和IP，谁能访问工程师站和PLC，谁能进入产线二层网络，远程维护后是否出现配置或运行异常。只有这些问题有台账、有基线、有告警、有处置流程，PROFINET风险才会从抽象协议风险变成可治理的产线风险。
