Modbus设备指纹识别技术：从协议特征到厂商识别——上篇

在数字化转型的浪潮下，工业控制系统（ICS）与企业信息系统的融合日益加深，传统的IT网络安全管理方法在面对工控（OT）环境时显得力不从心，其中最突出的问题就是工控设备的资产发现和识别难题。

传统IT网络扫描技术的局限性

传统的IT网络扫描技术主要针对标准化的企业网络环境设计，依赖于常见的TCP/IP协议栈和标准端口服务。然而，工控网络环境却呈现出截然不同的特点：工控设备往往使用专有的工业协议，如Modbus、DNP3、IEC 61850、EtherNet/IP等，这些协议的设计初衷是确保工业通信的实时性和可靠性，而非网络可见性。

工控设备的"隐身"特性

工控设备的"隐身"特性主要表现在：

· 协议多样性：工控网络中同时存在多种通信协议，传统的网络扫描工具往往无法正确解析这些专有协议

· 设备响应机制差异：许多工控设备在收到非预期的网络包时会选择静默处理，使得传统的端口扫描技术失效

· 网络架构复杂性：工控网络通常采用分层架构，不同层次使用不同的通信协议和网络拓扑

这些"隐身"特性带来了严重的安全风险。未知的工控设备可能存在未修补的漏洞，成为攻击者的潜在入口点。

Modbus协议的重要性

Modbus协议作为工业自动化领域应用最广泛的通信协议之一，在工控设备识别中占据着举足轻重的地位：

· 广泛的设备覆盖：全球超过80%的工控设备支持Modbus协议

· 协议特征的可识别性：不同厂商的实现方式存在细微差异，为设备指纹识别，展现设备间的逻辑关系和物理连接

漏洞风险评估

· 精准漏洞匹配：从CVE数据库等权威来源中精确匹配相关漏洞信息

· 风险等级评估：结合设备重要性、暴露程度等因素进行风险评估

· 修复建议生成：生成个性化的漏洞修复建议

· 持续风险监控：持续跟踪新发布的漏洞信息，评估对现有设备的影响

威胁狩猎与事件响应

· 异常设备检测：快速识别网络中的异常设备，包括未授权设备、被篡改设备等

· 攻击行为分析：判断是否存在设备伪装、协议欺骗等攻击行为

· 事件影响评估：快速评估事件的影响范围，确定受影响的关键设备

· 取证分析支持：为数字取证工作提供重要线索

合规审计支持

· 自动化合规检查：根据相关合规标准自动检查设备的安全配置

· 审计证据收集：自动收集和整理设备相关的审计证据

· 合规报告生成：自动生成标准化的合规报告

· 持续合规监控：持续监控设备的合规状态

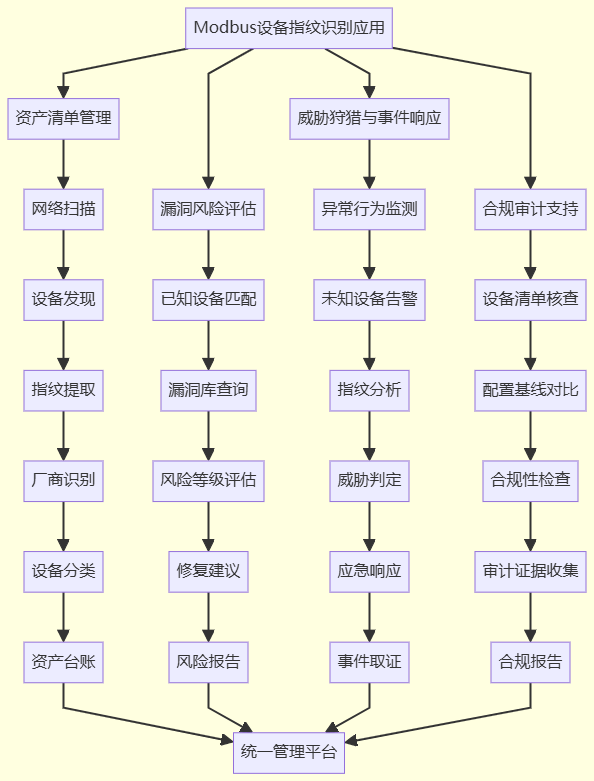

应用场景流程图：

要构建有效的Modbus设备指纹识别系统，首先必须深入理解Modbus协议的技术架构和实现细节。Modbus协议虽然设计简洁，但其多样化的实现方式和厂商差异为指纹识别提供了丰富的特征信息。

协议层次结构回顾

Modbus协议采用经典的分层架构设计，从底层的物理连接到上层的应用逻辑，每一层都蕴含着独特的指纹特征。

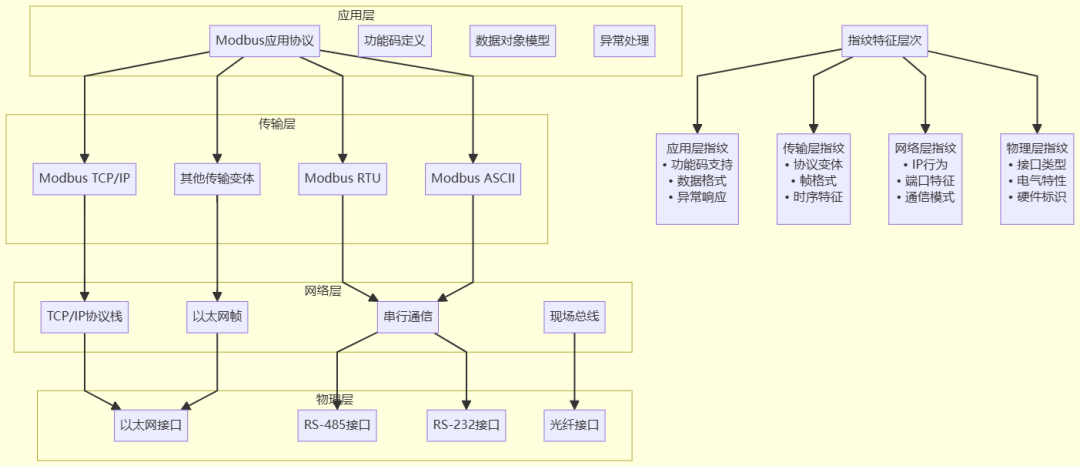

Modbus协议栈层次结构图：

在应用层，Modbus定义了统一的功能码体系和数据对象模型，但不同厂商在实现细节上存在差异。传输层提供了多种协议变体，包括TCP/IP网络上的Modbus TCP、串行链路上的Modbus RTU和ASCII等。网络层和物理层则决定了设备的连接方式和硬件特征。

每一层的实现差异都可能成为设备指纹的来源。例如，某些PLC制造商会在Modbus TCP的MBAP头部添加私有字段，或者在异常处理机制中采用独特的错误码定义。

协议实现差异性分析

Modbus协议的开放性带来了广泛的适用性，但也导致了实现上的多样性。这些差异主要体现在以下几个方面：

功能码实现差异：标准Modbus定义了约20个标准功能码，但实际设备中的支持情况差异很大。一些低端设备可能只支持基本的读写功能码（01、02、03、04、05、06、15、16），而高端设备则可能支持全部标准功能码以及大量私有扩展。

数据类型处理差异：虽然Modbus使用16位寄存器作为基本数据单位，但对于32位浮点数、64位双精度数等复杂数据类型的处理方式各不相同。例如，对于32位浮点数的字节序，有些设备采用大端模式标准，但在具体的存储和传输格式上仍有差异。某些设备使用非标准的浮点数格式或自定义的定点数表示。

字符串编码：在处理字符串数据时，不同设备可能采用ASCII、UTF-8或其他编码方式，这些差异可以作为识别特征。

错误处理逻辑

设备的错误处理逻辑反映了其软件实现的成熟度和稳定性：

容错能力：某些设备对协议格式错误具有较强的容错能力，能够处理非标准的请求格式，而另一些设备则严格按照标准执行。

错误恢复：当发生通信错误时，设备的恢复策略也存在差异。有些设备会尝试重新同步协议状态，而有些设备会重置连接。

扩展功能支持

许多厂商在标准Modbus基础上实现了扩展功能，这些扩展功能成为了重要的身份标识：

设备信息读取：许多设备支持读取设备名称、型号、固件版本等信息的扩展功能码，这些信息直接揭示了设备身份。

高级数据类型：某些设备支持直接读写浮点数、字符串等高级数据类型，而不需要进行格式转换。

设备层特征

设备层特征主要关注设备的硬件特性、厂商标识和配置信息，这些特征通常具有较高的稳定性和唯一性。

寄存器地址映射

不同厂商的设备在寄存器地址分配上存在明显的模式差异：

系统寄存器：大多数设备都会保留特定的寄存器地址用于存储系统信息，如设备状态、诊断信息等。这些系统寄存器的地址分配模式往往具有厂商特色。

功能寄存器：不同类型的设备（PLC、HMI、传感器等）在功能寄存器的组织方式上也有所不同，这些差异反映了设备的功能定位和应用场景。

数据更新频率

设备的数据更新模式也是重要的识别特征：

实时数据：某些寄存器中的数据会实时更新，如传感器读数、系统时间等。这些数据的更新频率和模式反映了设备的工作特性。

状态信息：设备状态信息的变化模式也具有识别价值。例如，某些设备的状态寄存器会周期性地更新特定位，形成可识别的模式。

设备标识信息

现代工控设备通常会在特定的寄存器中存储设备标识信息：

厂商代码：许多设备会在固定地址存储厂商识别码，这些代码通常遵循工业标准或厂商的内部编码规范。

产品信息：设备型号、序列号、生产日期等信息往往可以通过特定的寄存器地址获取，这些信息直接揭示了设备身份。

配置特征：设备的配置参数也具有识别价值。不同型号的设备在默认配置、参数范围、配置格式等方面都有所不同。

通过系统性地提取和分析这些多层次的特征信息，我们可以构建起全面而精确的设备指纹识别体系。

指纹提取方法论是设备识别技术的核心，直接决定了识别的准确性、可靠性和实用性。在工控环境中，由于设备的特殊性和网络的敏感性，指纹提取必须在准确性、安全性和效率之间找到平衡点。

指纹提取方法对比图：

主动探测技术

主动探测技术通过向目标设备发送特定的测试请求，根据设备的响应来提取指纹特征。这种方法具有较高的识别精度，但需要谨慎使用以避免对生产系统造成影响。

功能码扫描

功能码扫描是最基础也是最有效的主动探测方法。通过系统性地测试设备对不同功能码的支持情况，可以快速获得设备的基本轮廓：

标准功能码测试：依次测试01-24范围内的标准功能码，记录设备的响应情况。支持的功能码列表是最重要的设备指纹特征之一。

私有功能码探测：测试65-127范围内的私有功能码。不同厂商通常在特定的私有功能码范围内实现自己的扩展功能。

异常功能码测试：测试128-255范围内的异常功能码，观察设备的错误处理机制。

在实施功能码扫描时，需要注意控制测试频率，避免对设备造成过大的负载。建议采用逐步递增的测试策略，先测试常用功能码，再逐步扩展到私有功能码。

寄存器探测

寄存器探测通过读取设备的特定寄存器地址来获取设备信息和配置特征：

系统信息寄存器：许多设备在固定的寄存器地址存储系统信息，如设备型号、固件版本、运行状态等。常见的信息寄存器地址包括40001-40100、45001-45100等。

配置寄存器：设备的配置参数通常存储在特定的寄存器范围内。通过读取这些寄存器，可以了解设备的功能配置和工作模式。

诊断寄存器：许多设备提供诊断寄存器用于故障排查和性能监控。这些寄存器的地址分配和数据格式往往具有厂商特色。

异常触发测试

通过故意发送异常或边界条件的请求，观察设备的异常处理行为：

协议格式异常：发送格式错误的Modbus请求，如长度不匹配、CRC错误等，观察设备的响应方式。

参数边界测试：使用极端的参数值（如最大地址、最大数量等）测试设备的边界处理能力。

时序异常测试：通过异常的请求时序（如快速连续请求、长时间间隔等）测试设备的时序处理特性。

性能基准测试

通过测试设备的性能特征来建立设备指纹：

响应时间测试：测量设备对不同类型请求的响应时间分布，建立性能基线。

并发能力测试：测试设备的最大并发连接数和并发处理能力。

吞吐量测试：测试设备的数据传输能力和处理速度。

被动监听分析

被动监听分析通过观察设备的自然通信行为来提取指纹特征，这种方法对设备无侵扰性，但需要较长的观察时间。

流量分析

通过分析设备的网络流量模式来识别设备特征：

通信频率分析：观察设备的通信频率和周期性模式。不同类型的设备具有不同的通信特征，如传感器设备通常具有规律的数据上报周期。

数据包大小分布：分析设备发送和接收的数据包大小分布，这反映了设备的数据处理模式和缓冲区配置。

连接模式分析：观察设备的TCP连接建立、维护和释放模式，这些模式往往具有厂商特色。

行为模式识别

通过长期观察设备的行为模式来建立设备画像：

工作周期识别：许多工控设备具有明显的工作周期，如PLC的扫描周期、HMI的界面刷新周期等。

状态变化模式：观察设备状态寄存器的变化模式，识别设备的工作状态和模式切换特征。

数据更新模式：分析设备数据的更新频率和模式，这反映了设备的功能特性和应用场景。

通信时序分析

通过精确分析通信时序来提取设备特征：

响应时间分析：测量设备的响应时间分布，建立时序指纹。不同设备的响应时间具有不同的统计特征。

协议时序分析：分析设备在协议层面的时序特征，如请求间隔、超时处理等。

网络行为时序：分析设备在网络层面的时序行为，如TCP握手时间、数据传输速率等。

协议解析

通过深度解析Modbus协议内容来提取指纹特征：

协议字段分析：分析协议字段的使用模式和特征值，如事务ID的生成规律、单元ID的使用方式等。

数据格式分析：分析设备数据的格式和编码方式，识别厂商特有的数据处理方式。

扩展协议识别：识别设备实现的协议扩展和私有功能，这些扩展往往是厂商的独特标识。

混合识别策略

混合识别策略结合主动探测和被动监听的优势，根据具体情况选择最合适的识别方法。

智能探测策略

根据设备的状态和环境条件，智能选择最合适的探测方法：

风险评估：在进行主动探测前，先评估探测的风险等级，确定安全的探测范围和强度。

渐进式探测：从低风险的被动观察开始，逐步增加主动探测的强度，直到获得足够的识别信息。

上下文感知：根据设备的应用环境和重要性，调整识别策略。对于关键生产设备，优先使用被动方法。

多源数据融合

将来自不同来源的指纹信息进行融合，提高识别的准确性和可靠性：

特征融合：将协议层、实现层和设备层的特征信息进行融合，构建综合的设备指纹。

时序融合：将不同时间点采集的特征信息进行融合，提高指纹的稳定性。

多维度验证：通过多个维度的特征进行交叉验证，提高识别结果的可信度。

通过合理选择和组合这些方法，可以在保证识别准确性的同时，最大限度地降低对生产系统的影响，实现安全、高效的设备指纹识别。
