Modbus设备指纹识别技术：从协议特征到厂商识别——下篇

功能码探测是Modbus设备指纹识别中最直接、最有效的技术手段。通过系统性地测试设备对不同功能码的支持情况，可以快速建立设备的基本特征轮廓。

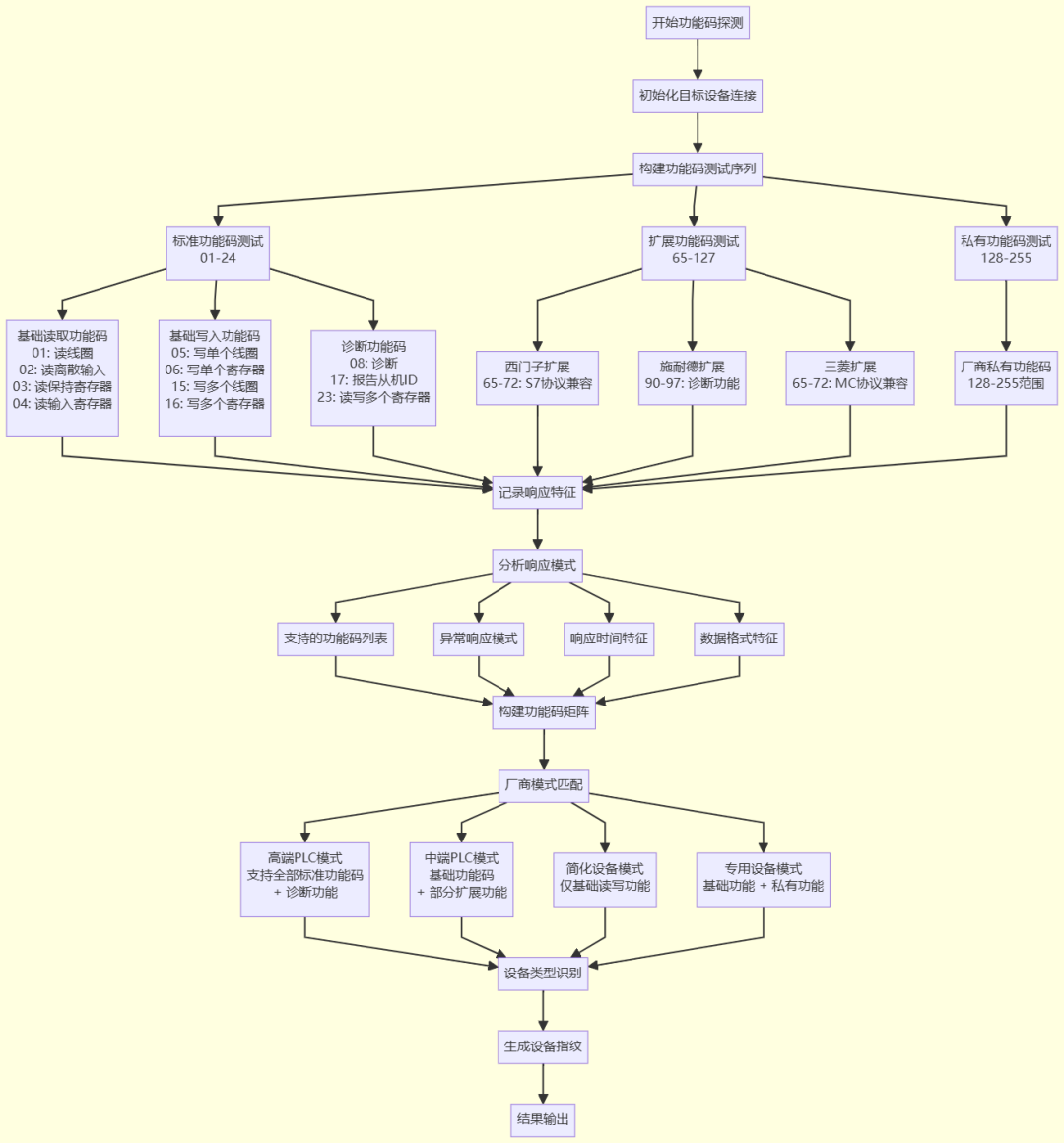

功能码探测流程

标准功能码响应特征

基础功能码（01-06）：所有Modbus设备的核心功能，但实现细节存在厂商差异

· 读取功能码（01-04）：在字节边界处理、最大响应长度等方面体现厂商特色

· 写入功能码（05-06）：只读设备不支持，安全策略影响响应行为

扩展功能码（08、15-16、17、23）：体现设备的高级功能和厂商技术特色

· 诊断功能码（08）：不同厂商的诊断信息格式差异明显

· 设备标识功能码（17）：返回的设备信息是重要的厂商识别依据

自定义功能码识别

厂商特色功能码范围：

· 西门子（65-72）：S7协议扩展功能，CPU状态读取

· 施耐德（90-97）：网络诊断、设备健康监控

· 三菱（65-72）：MC协议兼容功能

· 罗克韦尔（128-135）：EtherNet/IP集成功能

异常响应是Modbus设备指纹识别中极其重要的特征来源。当设备收到无效、不支持或者权限不足的请求时，其异常处理机制和响应模式往往能够清晰地揭示设备的身份特征。不同厂商在异常处理的设计理念、实现方式和安全策略上存在显著差异，这些差异为精确的设备识别提供了宝贵的线索。

异常码分类与厂商特征

Modbus标准定义了9种基本异常码，但实际应用中，不同厂商对这些异常码的使用策略、扩展定义和组合模式都有所不同。

标准异常码及厂商特色使用

异常码01（非法功能码）：这是最常见的异常码，当设备不支持请求的功能码时返回。但不同厂商的实现策略差异很大：

· 西门子设备：对于不支持的标准功能码，严格返回01异常码，对于私有功能码范围，可能返回01或直接断开连接

· 施耐德设备：倾向于对不支持的功能码进行静默处理，不返回异常响应，这是其安全导向设计理念的体现

· 罗克韦尔设备：对于不支持的功能码，除了返回01异常码外，还可能在日志中记录尝试访问的详细信息

异常码02（非法数据地址）：当请求的寄存器地址超出设备支持范围时返回：

· 不同厂商的寄存器地址空间设计差异很大，通过测试边界地址可以推断设备的内存布局模式

· 某些设备对于系统保留地址的访问会返回02异常码，而另一些设备可能返回04（从机设备故障）

异常码03（非法数据值）：当请求中的数据值无效时返回：

· 各厂商对"非法值"的定义标准不同，这反映了其数据验证策略的严格程度

· 某些设备对于边界值的处理更为宽松，而另一些设备则执行严格的范围检查

厂商私有异常码

除了标准异常码外，许多厂商还实现了私有的异常码扩展：

西门子扩展异常码：在标准异常码基础上，西门子设备还可能返回额外的诊断信息，如CPU状态码、模块错误代码等。这些扩展信息通常嵌入在异常响应的数据部分。

施耐德安全异常码：施耐德设备在某些安全敏感的操作中会返回特殊的异常码，用于标识安全策略阻止了该操作。

错误消息格式差异

不同厂商在异常响应的具体格式和内容上也存在微妙差异：

响应长度差异：标准Modbus异常响应应该是3字节（功能码+0x80 + 异常码），但某些设备可能在异常响应中包含额外的诊断信息，导致响应长度超出标准规定。

时序特征差异：设备产生异常响应的时间也是重要特征。某些设备会立即返回异常响应，而另一些设备可能在内部处理后才返回，这种时序差异反映了设备的内部处理机制。

超时与重传行为模式

设备在处理异常情况时的超时和重传策略也是重要的指纹特征：

连接超时模式：

· 保守型：收到异常请求后立即断开连接（常见于安全要求高的设备）

· 宽松型：允许多次异常请求，超过阈值后才断开连接

· 智能型：根据异常类型采用不同的处理策略

请求重传处理：

· 某些设备对重复的异常请求会采用递增的延迟响应

· 另一些设备可能实现请求去重机制，对重复请求直接忽略

异常响应流程图：

通过系统性地分析设备的异常响应模式，我们可以获得比正常功能探测更加精确的设备指纹信息。异常响应往往能够揭示设备的深层实现特征和安全策略，这些信息对于准确的设备识别和分类具有重要价值。

数据格式分析流程

字节序处理差异

字节序是多字节数据存储顺序的重要特征：

主要字节序类型：

· 大端序（Big-Endian）：高字节在低地址，网络标准格式

· 小端序（Little-Endian）：低字节在低地址，x86处理器格式

· 混合字节序：32位数据的字级别与字节级别字节序不一致

厂商字节序特征：

· 西门子：严格大端序，所有数据类型一致

· 施耐德：网络层大端序，内部可能混合

· 罗克韦尔：部分数据类型体现小端序特征

数据类型处理差异

整数类型：

· 16位整数：基本数据单位，符号位处理有差异

· 32位整数：占用2个寄存器，寄存器顺序和字节序都可能不同

浮点数编码：

· IEEE 754标准：大多数设备采用，但字节序实现不同

· 厂商特殊格式：某些厂商的非标准浮点表示

时间戳格式：

· Unix时间戳：标准32位或64位时间表示

· 厂商专有格式：各厂商的特殊时间编码方式

数据格式识别技术

测试数据构造：

· 使用标准测试值（如0x1234、3.14159）

· 边界值测试（最大值、最小值、零值）

· 特殊值测试（NaN、无穷大、负零）

格式差异分析：0

· 写入已知数据，读取并比较格式变化

· 分析精度损失和舍入规则

· 检测格式转换特征

厂商特征提取：

· 字节序模式识别

· 数据类型支持范围

· 特殊格式和编码方式

通过系统化的数据格式分析，可以准确识别设备的厂商特征，为设备指纹识别提供可靠的技术依据。

通过前面三章的深入分析，我们系统地探讨了Modbus协议特征提取的理论基础和技术方法。现在让我们对这些技术进行综合梳理和评价。

功能码探测技术

功能码探测作为最直接的特征提取方法，具有以下特点：

· 优势：识别精度高，能够快速构建设备功能轮廓，技术实现相对简单

· 应用范围：适用于所有支持Modbus协议的设备，是构建设备指纹的基础

· 技术要点：需要合理设计扫描策略，平衡识别精度和对设备的影响

异常响应指纹分析

异常响应分析揭示了设备深层的实现特征：

· 核心价值：能够识别厂商的异常处理哲学和安全策略

· 技术挑战：需要精确构造异常条件，同时避免对设备造成不良影响

· 识别效果：在区分不同厂商设备方面表现出色，补充了正常功能探测的不足

数据格式与编码特征分析

数据格式分析提供了更加细粒度的设备特征：

· 技术特色：通过字节序、数据类型处理等细节差异实现精确识别

· 实现复杂度：需要深入理解不同厂商的数据编码规范和处理方式

· 应用效果：在设备型号识别和固件版本判断方面具有独特优势

主动探测 vs 被动监听对比分析

混合策略的优势

结合主动和被动方法的混合策略展现出明显优势：

· 风险控制：根据设备重要性选择合适的探测强度

· 准确性提升：多源信息融合提高识别可靠性

· 适应性强：可根据不同环境调整策略组合

技术局限性分析

协议伪装对抗：恶意攻击者可能通过修改协议响应来规避检测，当前的静态特征提取方法面临挑战。

设备多样性挑战：随着工控设备种类的快速增长，新设备、新固件版本不断涌现，特征库的维护和更新成为持续性挑战。

实时性要求：工业环境对响应时间要求苛刻，复杂的特征分析算法可能难以满足实时性需求。

标准化缺失：缺乏统一的特征描述标准和评价体系，不同系统间的特征共享和对比困难。

环境依赖性：网络延迟、设备负载等环境因素会影响特征的稳定性，需要更强的鲁棒性设计。

智能化特征学习

自适应特征提取：开发能够自动学习和发现新特征模式的算法，减少人工特征工程的依赖。

动态特征权重：基于环境变化和识别效果实时调整特征权重，提高识别系统的自适应能力。

对抗性学习：借鉴对抗性网络的思想，提高系统对协议伪装攻击的抵抗能力。

多维融合优化

时空特征融合：结合时序行为特征和空间拓扑特征，构建更加全面的设备画像。

多协议联合分析：不仅分析Modbus协议，还要结合其他工控协议的特征进行综合判断。

上下文感知识别：考虑设备在网络拓扑中的位置和角色，提高识别的准确性。

通过对Modbus协议基因密码的深度挖掘与智能解析，我们建立了从协议栈分析到特征提取的完整技术体系。本文系统阐述了Modbus协议的层次结构特征，提出了涵盖协议层、实现层、设备层的三维特征分类体系，并详细介绍了功能码探测、异常响应分析、数据格式识别等核心技术方法。

这些技术成果不仅为工控设备的精确识别提供了科学的理论依据，更为工控网络的安全防护和资产管理实践奠定了坚实基础。通过对主动探测、被动监听和混合策略的深入分析，我们为不同应用场景下的技术选择提供了实用指导。
